Cortinas Cortafuegos
Sistemas automáticos para la compartimentación de humo y fuego.
Las cortinas cortafuegos son sistemas textiles móviles para la compartimentación y sectorización en caso de incendio. Son sistemas automáticos diseñados para garantizar la integridad, aislamiento y baja radiación, en cada caso, además de impermeabilidad al humoFunciones y usos
Su propósito es evitar, que en caso de incendio, las llamas pasen del sector afectado al sector contiguo. Previniendo así la propagación del incendio.
Sistemas de Cortinas Cortafuegos
Ventajas
Arquitectónicas
- Sistema ligero y compacto.
- Permite crear divisiones ocultas para la partición en sectores de incendio, de edificios, naves industriales, cámaras frigoríficas, etc.
- Es una solución ideal para la sectorización de incendios en zonas donde existe la necesidad de paso de maquinaria, personas, vehículos o cintas transportadoras, permitiendo mantener los vanos abiertos.
Seguridad y garantía
- Control de producción en fábrica.
- Sistema autónomo con gestión y control de incidencias de forma remota (Según modelo).
- Sistema de control de descenso y caída de emergencia controlada FAIL SAFE integrada en motor.
- Velocidad de descenso conforme ASB1 – ASB3.
Estéticas
- Sistema invisible para la sectorización de fuego y humo.
- Integración y armonía con los elementos arquitectónicos.
- Creación de sectores, tras la activación del sistema por medio de la central de protección contra incendios.
- Acabados en RAL a escoger.
Resistencia y durabilidad
- Alta resistencia a temperatura (1000 ºC) bajo norma EN 1634-1.
- Más de 1.000 ciclos de funcionamiento.
- Impermeabilidad al humo con presión de 25 Pa (0,00 m3/h).
Funcionales
- Fácil instalación y mantenimiento.
- Sistemas pre ensamblados.
- Control de estado del sistema, gestión de mantenimientos y vida útil del sistema.
- Sistema de alimentación interrumpida SAI con autonomía de hasta 6 horas.
- Control de posición y estado de las barreras.
Homologaciones
EN 1634-1
Puertas y cerramientos cortafuego:
Define el procedimiento de ensayo al fuego de los sistemas.
EN 13501-2
Clasificación en función del comportamiento frente al fuego de los productos de construcción y elementos para la edificación. Parte 2: Clasificación a partir de datos obtenidos de los ensayos de resistencia al fuego excluidas las instalaciones de ventilación.
Clasifica los sistemas en función de su comportamiento al fuego.
EN 15269-11
Extensión de resultados de resistencia al fuego para barreras cortafuego.
Justifica la extrapolación de las cortinas cortafuego a dimensiones superiores de las ensayadas.
INFORME DE EVALUACIÓN TÉCNICA DE IDONEIDAD
Especifica las características finales del sistema en un único documento donde quedaran justificados los diferentes ensayos realizados, disposiciones de instalación, dimensiones máximas y el USO del sistema.

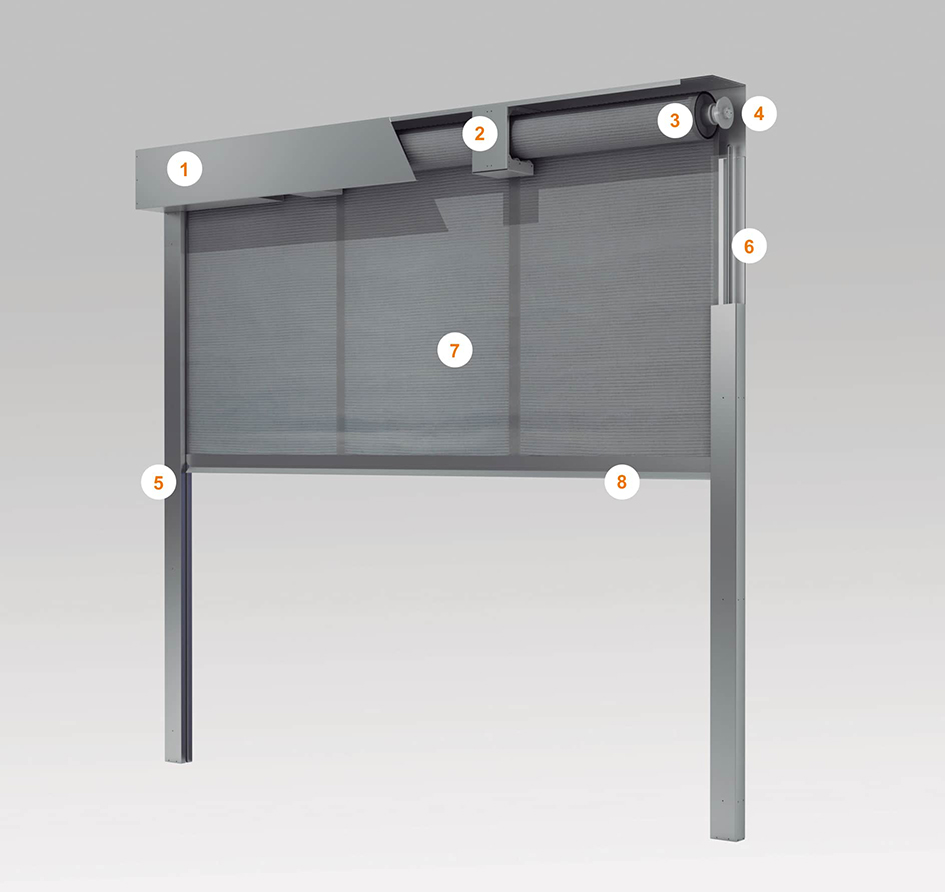

Despiece cortina
Despiece cortina
- 1Cofre contenedor según modelo fabricado en chapa galvanizada.
- 2Soportes extraíbles para el conformado del cajón y sujeción de roller (Según modelo). Apertura fontal e inferior fabricados con cantos redondeados sin filos o esquinas.
- 3Roller con ojiva para el enrollado del tejido.
- 4Motor SMK según modelo con tecnología “TGFS” Total Gravity Controled Fail Safe Solution.
- 5Guías laterales con sistema retenedor del tejido en toda la vertical del mismo.
- 6Sistema retenedor del tejido en toda la vertical de la cortina para el correcto aislamiento de fuego y humos.
- 7Tejido técnico en fibra de vidrio con diferentes acabados según modelo y clasificación del sistema.
- 8Contrapeso fabricado en varios acabados y geometrías para su correcta adaptación a cajón o falsos techos.
Listado de aplicaciones para cortinas cortafuegos
Preguntas Frecuentes
-

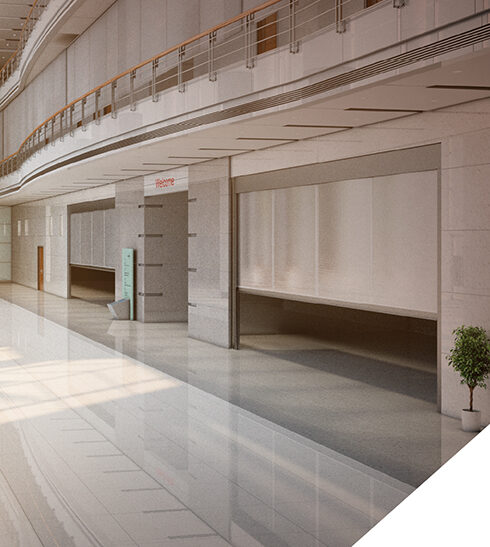

Una cortina cortafuegos es un sistema textil móvil que permite compartimentar un edificio y limitar la propagación del fuego entre los diferentes sectores de un edificio. En condiciones normales, permanece enrollada y oculta dentro de un cofre o falso techo. Cuando la central de detección de incendios genera una señal de alarma, el sistema se despliega automáticamente y cierra el hueco que debe sectorizar.
-
La principal ventaja de las cortinas cortafuegos es que permiten mantener espacios amplios, abiertos y diáfanos durante el uso habitual del edificio, sin necesidad de instalar cerramientos fijos que condicionen la estética arquitectónica. Por esta razón, se utilizan especialmente en espacios donde es necesario compatibilizar la seguridad contra incendios con la circulación de personas. Son habituales en centros comerciales, aeropuertos, edificios públicos, naves industriales, hospitales o centros logísticos, entre otros.
-
Las cortinas pueden clasificarse como E, EW o EI según las prestaciones requeridas. La clasificación E garantiza integridad frente al fuego; EW añade limitación de la radiación térmica; y EI incorpora aislamiento térmico. La gama actual de Tecnitex incluye sistemas E-120, EW-120 y EI-180, dependiendo del modelo seleccionado.
-
El dimensionado parte de la anchura y altura libres del hueco, pero también debe considerar la clasificación y el tiempo de resistencia requeridos, el soporte de fijación, la disposición del cofre y las guías, el recorrido de descenso y las condiciones de integración en la obra. Las dimensiones finales deben encontrarse dentro del campo de aplicación justificado por los ensayos y la documentación técnica del sistema.
-
Una cortina cortafuegos debe estar ensayada y clasificada como sistema completo conforme a normas como la UNE-EN 1634-1 y la UNE-EN 13501-2. Cuando se instale en dimensiones o configuraciones diferentes a las ensayadas, deberá contar además con la correspondiente justificación mediante UNE-EN 15269-11. También debe disponer de la documentación técnica necesaria: informe de ensayo, informe de clasificación, ficha técnica, manual de instalación y mantenimiento, certificados aplicables y documentación de puesta en servicio. La instalación debe respetar las condiciones ensayadas y las exigencias del CTE DB-SI o de la normativa industrial aplicable en cada proyecto.
-
Una puerta cortafuegos es un elemento rígido y practicable que puede formar parte de una zona de paso. Una cortina cortafuegos es un cerramiento textil móvil que permanece oculto y se despliega únicamente cuando se activa el sistema. Por ello, resulta especialmente adecuada para grandes huecos y espacios diáfanos, pero no sustituye automáticamente a una puerta situada en un recorrido de evacuación.
