Lorsque nous entrons dans un bâtiment, qu’il s’agisse de bureaux, d’un hôpital ou d’un centre commercial, nous avons tendance à observer sa conception et sa fonctionnalité. Pourtant, nous pensons rarement à ce qui se trouve juste au-dessus du faux plafond.

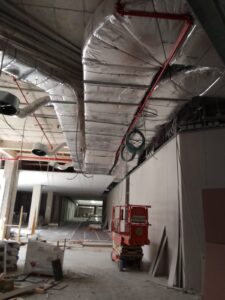

L’espace situé entre la dalle structurelle et le faux plafond visible accueille de nombreuses installations, notamment les systèmes de climatisation, les équipements électriques et, plus particulièrement, les éléments liés à la protection contre l’incendie, tels que les rideaux coupe-feu, les détecteurs, les sprinklers et les systèmes de contrôle des fumées.
Cette zone est essentielle au bon fonctionnement de nos systèmes, car ceux-ci doivent partager un espace limité avec de nombreuses autres installations techniques. Une coordination précise de l’ensemble de ces systèmes est donc indispensable pour garantir leur bon fonctionnement en cas d’urgence.
Que découvrirez-vous dans cet article ?
- Pourquoi le faux plafond joue un rôle essentiel dans la protection contre l’incendie
- Les installations de protection incendie présentes dans le faux plafond
- Les problèmes courants liés à un manque de coordination des faux plafonds
- Les conséquences d’une mauvaise planification de la protection incendie
- Les bonnes pratiques pour coordonner les faux plafonds et la protection contre l’incendie
Pourquoi le faux plafond joue-t-il un rôle essentiel dans la protection contre l’incendie ?
Le faux plafond n’est pas seulement un espace destiné à dissimuler les installations techniques. Il constitue également l’environnement dans lequel nos systèmes doivent être intégrés afin de garantir la sécurité. Ses principales fonctions sont les suivantes :
- Dissimuler et répartir les systèmes de détection et d’extinction d’incendie, tels que les sprinklers et les détecteurs.
- Accueillir les rideaux coupe-feu et les écrans de cantonnement de fumée, qui nécessitent un espace spécifique pour se déployer sans interférence.
- Permettre l’accès nécessaire à la maintenance et à l’inspection de ces systèmes critiques.
- Garantir que le compartimentage et le contrôle des fumées ne soient pas compromis par d’autres installations.
Une planification rigoureuse est donc indispensable afin d’éviter toute interférence susceptible d’affecter les performances de ces systèmes essentiels.
Pourquoi le faux plafond joue-t-il un rôle essentiel dans la protection contre l’incendie ?
Comme nous l’avons vu, le faux plafond remplit de nombreuses fonctions essentielles dans un bâtiment, depuis la dissimulation des installations techniques jusqu’à sa contribution à la sécurité incendie. Cependant, concevoir chaque système séparément ne suffit pas à garantir le bon fonctionnement de l’ensemble.
Les systèmes de protection contre l’incendie doivent être intégrés dans cet espace restreint et cohabiter avec d’autres installations techniques. Sans une coordination rigoureuse, des interférences peuvent apparaître, compliquant l’installation, la maintenance ou même le fonctionnement correct d’éléments tels que les rideaux coupe-feu et les systèmes de contrôle des fumées, ce qui peut compromettre la sécurité du bâtiment.
Installations de protection incendie présentes dans le faux plafond
Comme nous l’avons vu, le faux plafond remplit de nombreuses fonctions essentielles dans un bâtiment. Toutefois, pour que l’ensemble fonctionne correctement, il ne suffit pas de concevoir chaque système séparément. Les systèmes de protection contre l’incendie doivent être intégrés dans cet espace restreint et le partager avec d’autres installations techniques.
Sans une coordination rigoureuse, des interférences peuvent survenir et compliquer l’installation, la maintenance ou le bon fonctionnement des différents éléments, mettant ainsi en danger la sécurité du bâtiment.
Rideaux coupe-feu et écrans de cantonnement de fumée

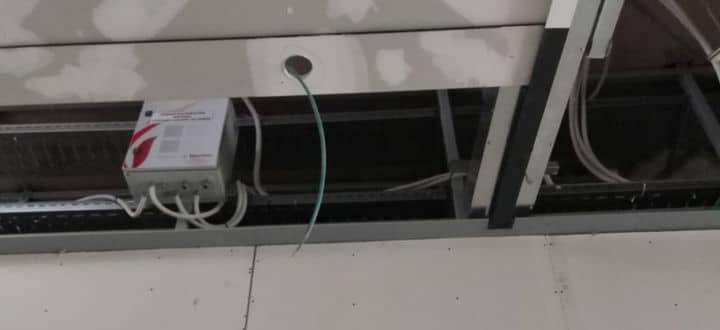

Les rideaux coupe-feu et les écrans de cantonnement de fumée nécessitent un espace spécifique dans le faux plafond afin d’accueillir leurs coffres, leurs systèmes de commande et leurs composants associés. La zone de déploiement doit également rester entièrement dégagée afin que les rideaux puissent descendre correctement lorsqu’ils reçoivent le signal d’activation.
La présence de gaines, de chemins de câbles ou d’autres éléments dans ces zones peut affecter le compartimentage et le contrôle des fumées. Elle peut également limiter l’accès nécessaire aux opérations de maintenance, d’inspection ou de réparation.
Détecteurs, sprinklers, gaines et chemins de câbles

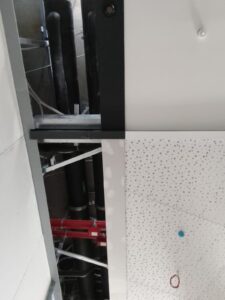

Les détecteurs et les sprinklers doivent partager l’espace du faux plafond avec les gaines de climatisation, les chemins de câbles, les éléments structurels et d’autres systèmes techniques.
La répartition de toutes ces installations doit tenir compte des exigences des systèmes de protection incendie. Par exemple, les sprinklers doivent respecter les distances réglementaires requises par rapport aux écrans de cantonnement de fumée.
De même, les chemins de câbles ne doivent pas traverser les zones qui doivent rester dégagées pour permettre le déploiement correct des rideaux ou la circulation et la canalisation des fumées.
Problèmes courants liés à un manque de coordination des faux plafonds
Sur le chantier, le manque de coordination entre les différents systèmes génère souvent des conflits qui obligent à prendre des décisions rapidement, alors que le projet se trouve déjà à un stade très avancé.
Interférences avec les gaines, les poutres et les autres installations
Parmi les problèmes les plus fréquents figurent :
- Le déplacement imprévu des coffres de rideaux en raison de collisions avec les gaines de climatisation ou les chemins de câbles.
- La réduction de l’espace disponible pour ces systèmes en raison de la présence d’éléments structurels tels que des poutres.
- L’installation forcée des coffrets de commande dans des zones inadaptées en raison de l’encombrement du faux plafond.
- Le passage de chemins de câbles dans des zones qui devraient rester dégagées pour permettre le déploiement correct des rideaux ou la circulation des fumées, ce qui affecte le compartimentage et la sécurité.
- Des sprinklers ne respectant pas les distances réglementaires requises par rapport aux écrans de cantonnement de fumée.
Ces conflits impliquent de modifier des installations qui, dans de nombreux cas, ont déjà été conçues ou exécutées.
Manque d’espace pour le déploiement des rideaux coupe-feu
La réduction de l’espace disponible peut empêcher l’installation des coffres des rideaux coupe-feu à l’emplacement prévu.
Elle peut également entraîner l’intrusion d’autres installations dans la trajectoire de descente du rideau. Dans ces conditions, le système peut rencontrer des obstacles pendant son déploiement ou ne pas atteindre correctement sa position de sécurité incendie.
Conséquences d’une mauvaise planification de la protection incendie
Lorsque les travaux réalisés dans le faux plafond ne sont pas correctement coordonnés, plusieurs problèmes peuvent survenir et affecter de manière significative l’avancement du projet à différents niveaux :
- Des retards de chantier dus à la nécessité de modifier les installations.
- Une augmentation des coûts en raison de modifications de dernière minute.
- Un risque réel pour la sécurité si les systèmes ne fonctionnent pas correctement.
- Des difficultés de maintenance susceptibles de retarder les réparations ou les inspections.
- Un impact négatif sur l’efficacité du compartimentage et du contrôle des fumées, compromettant la sécurité du bâtiment.
Le manque de coordination ne se limite pas à augmenter les coûts et les délais du projet. Il peut également compromettre la sécurité et la qualité du bâtiment.
Bonnes pratiques pour coordonner les faux plafonds et la protection contre l’incendie
Une coordination efficace permet d’intégrer les systèmes de protection contre l’incendie sans compromettre l’espace disponible, la fonctionnalité du bâtiment ni son esthétique architecturale.
Coordination dès la phase de conception
Parmi les principales bonnes pratiques figurent :
- La collaboration entre architectes, ingénieurs, installateurs et spécialistes de la protection incendie dès la phase de conception.
- La définition claire des espaces réservés aux systèmes de protection contre l’incendie, afin d’éviter les chevauchements avec les autres installations.
- Une conception flexible permettant d’effectuer des adaptations sans affecter la fonctionnalité ni la sécurité.
- Une communication continue pendant toute la phase d’exécution afin de résoudre rapidement les problèmes.
Utilisation du BIM pour détecter les interférences
La méthodologie BIM permet de détecter les conflits et les interférences potentiels avant la phase d’exécution, garantissant ainsi la bonne intégration des systèmes.
La modélisation coordonnée permet d’identifier les collisions entre les coffres des rideaux, les gaines de climatisation, les chemins de câbles, les poutres, les sprinklers et les autres éléments présents dans le faux plafond.
Ces mesures permettent de garantir le bon fonctionnement des systèmes de protection contre l’incendie et de s’assurer que le faux plafond remplit sa fonction technique sans affecter l’esthétique ni l’exploitation du bâtiment.
Tecnitex et l’intégration des systèmes de protection incendie dans les faux plafonds
En définitive, le faux plafond est bien plus qu’un élément décoratif. Il constitue un espace technique essentiel dans lequel convergent des installations indispensables au fonctionnement et à la sécurité d’un bâtiment. La coordination entre toutes les équipes impliquées est donc fondamentale dès les premières phases du projet.
Une planification efficace permet d’éviter les interférences, de réduire les coûts et les délais, et de garantir que des systèmes aussi importants que les rideaux coupe-feu et les dispositifs de contrôle des fumées fonctionnent correctement lorsqu’ils sont réellement nécessaires.
Chez Tecnitex, nous disposons d’une équipe d’ingénieurs spécialisés qui travaille en étroite collaboration avec les architectes et les installateurs afin de garantir une intégration efficace des systèmes de protection contre l’incendie dans les faux plafonds.
Notre expérience technique nous permet d’anticiper les éventuelles interférences entre les installations et de développer des solutions personnalisées, en optimisant l’espace disponible et en garantissant le bon fonctionnement de tous les systèmes, sans risques ni coûts imprévus.
María López Fernández
