Quando entriamo in un edificio, che si tratti di un ufficio, di un ospedale o di un centro commerciale, tendiamo a concentrarci sul design e sulla funzionalità. Tuttavia, raramente pensiamo a ciò che si trova immediatamente sopra il controsoffitto.

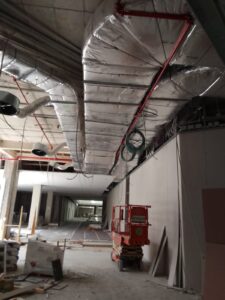

Nello spazio compreso tra il solaio strutturale e il controsoffitto visibile sono alloggiati numerosi impianti, tra cui sistemi di climatizzazione, impianti elettrici e, soprattutto, elementi legati alla protezione antincendio, come tende tagliafuoco, rilevatori, sprinkler e sistemi di controllo dei fumi.
Quest’area è fondamentale per garantire il corretto funzionamento dei nostri sistemi, poiché essi devono condividere uno spazio limitato con numerose altre installazioni. Un coordinamento preciso di tutti questi sistemi è quindi essenziale per assicurarne il corretto funzionamento in caso di emergenza.
Che cosa imparerai in questo articolo?
- Perché il controsoffitto è fondamentale nella protezione antincendio
- Gli impianti antincendio presenti nel controsoffitto
- I problemi più comuni dovuti alla mancanza di coordinamento nei controsoffitti
- Le conseguenze di una pianificazione inadeguata della protezione antincendio
- Le buone pratiche per coordinare controsoffitti e sistemi di protezione antincendio
Perché il controsoffitto è fondamentale nella protezione antincendio?
Il controsoffitto non è soltanto uno spazio destinato a nascondere gli impianti, ma anche l’ambiente in cui i nostri sistemi devono essere integrati per garantire la sicurezza. Tra le sue principali funzioni rientrano:
- Nascondere e distribuire i sistemi di rilevazione e spegnimento degli incendi, come sprinkler e rilevatori.
- Alloggiare tende tagliafuoco e barriere per il controllo dei fumi, che richiedono uno spazio specifico per potersi dispiegare senza interferenze.
- Consentire l’accesso necessario per la manutenzione e l’ispezione di questi sistemi critici.
- Garantire che la compartimentazione antincendio e il controllo dei fumi non siano compromessi da altri impianti.
Una pianificazione accurata è quindi indispensabile per evitare interferenze che possano compromettere le prestazioni di questi sistemi essenziali.
Perché il controsoffitto è fondamentale nella protezione antincendio?
Come abbiamo visto, il controsoffitto svolge numerose funzioni essenziali all’interno di un edificio, dal contenimento degli impianti tecnici al contributo alla sicurezza antincendio. Tuttavia, progettare ogni sistema separatamente non è sufficiente per garantire il corretto funzionamento dell’insieme.
I sistemi di protezione antincendio devono essere integrati in questo spazio ristretto e condividerlo con altri impianti. Senza un coordinamento rigoroso, possono verificarsi interferenze che rendono più difficili l’installazione, la manutenzione o persino il corretto funzionamento di elementi come le tende tagliafuoco e i sistemi di controllo dei fumi, mettendo a rischio la sicurezza dell’edificio.
Impianti antincendio presenti nel controsoffitto
Come abbiamo visto, il controsoffitto svolge numerose funzioni essenziali all’interno di un edificio. Tuttavia, affinché tutto funzioni correttamente, non è sufficiente progettare ogni sistema separatamente. I sistemi di protezione antincendio devono essere integrati in questo spazio ristretto e condividerlo con altri impianti tecnici.
Senza un coordinamento rigoroso, possono verificarsi interferenze che rendono più difficili l’installazione, la manutenzione o il corretto funzionamento dei diversi elementi, mettendo a rischio la sicurezza dell’edificio.
Tende tagliafuoco e barriere per il controllo dei fumi
Le tende tagliafuoco e le barriere per il controllo dei fumi richiedono uno spazio specifico all’interno del controsoffitto per alloggiare i cassonetti, i sistemi di controllo e i componenti associati. È inoltre necessario mantenere completamente libera l’area di discesa, affinché le tende possano abbassarsi correttamente quando ricevono il segnale di attivazione.
La presenza di condotti, passerelle portacavi o altri elementi in queste zone può compromettere la compartimentazione e il controllo dei fumi. Può inoltre limitare l’accesso necessario per effettuare interventi di manutenzione, ispezione o riparazione.
Rilevatori, sprinkler, condotti e passerelle portacavi

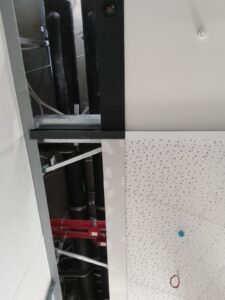

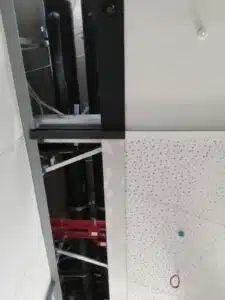

I rilevatori e gli sprinkler devono condividere lo spazio del controsoffitto con condotti di climatizzazione, passerelle portacavi, elementi strutturali e altri sistemi tecnici.
La distribuzione di tutti questi impianti deve essere progettata tenendo conto delle esigenze dei sistemi antincendio. Ad esempio, gli sprinkler devono rispettare le distanze previste dalla normativa rispetto alle barriere per il controllo dei fumi.
Allo stesso modo, le passerelle portacavi non devono attraversare le aree che devono rimanere libere per consentire il corretto dispiegamento delle tende o il passaggio e la canalizzazione dei fumi.
Problemi comuni dovuti alla mancanza di coordinamento nei controsoffitti
In cantiere, la mancanza di coordinamento tra i diversi sistemi genera spesso conflitti che obbligano a prendere decisioni rapidamente quando il progetto si trova già in una fase molto avanzata.
Interferenze con condotti, travi e altri impianti
Tra i problemi più comuni rientrano:
- Spostamenti imprevisti dei cassonetti delle tende a causa di interferenze con condotti di climatizzazione o passerelle portacavi.
- Riduzione dello spazio disponibile per questi sistemi a causa della presenza di elementi strutturali come le travi.

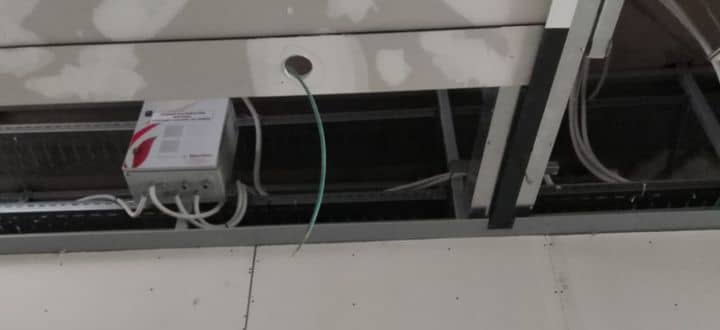

- Installazione forzata dei quadri di controllo in posizioni non ottimali a causa della saturazione dello spazio nel controsoffitto.
- Passerelle portacavi che attraversano aree che dovrebbero rimanere libere per il corretto dispiegamento delle tende o il passaggio dei fumi, compromettendo la compartimentazione e la sicurezza.
- Sprinkler che non rispettano le distanze previste dalla normativa rispetto alle barriere per il controllo dei fumi.
Questi conflitti comportano la necessità di modificare impianti che, in molti casi, sono già stati progettati o installati.
Mancanza di spazio per il dispiegamento delle tende tagliafuoco
La riduzione dello spazio disponibile può impedire l’installazione dei cassonetti delle tende tagliafuoco nella posizione prevista.
Può inoltre provocare l’invasione della traiettoria di discesa della tenda da parte di altri impianti. In queste condizioni, il sistema può incontrare ostacoli durante il dispiegamento o non raggiungere correttamente la posizione prevista in caso di incendio.
Conseguenze di una pianificazione inadeguata della protezione antincendio
Quando le attività all’interno del controsoffitto non vengono coordinate correttamente, possono sorgere diversi problemi che incidono in modo significativo sull’avanzamento del progetto a vari livelli:
- Ritardi in cantiere dovuti alla necessità di apportare modifiche agli impianti.
- Aumento dei costi a causa di modifiche dell’ultimo minuto.
- Un rischio concreto per la sicurezza qualora i sistemi non funzionino correttamente.
- Difficoltà di manutenzione che possono ritardare riparazioni o ispezioni.
- Un impatto negativo sull’efficacia della compartimentazione e del controllo dei fumi, compromettendo la sicurezza dell’edificio.
La mancanza di coordinamento non comporta soltanto un aumento dei costi e dei tempi di progetto, ma può anche compromettere la sicurezza e la qualità dell’edificio.
Buone pratiche per coordinare controsoffitti e sistemi di protezione antincendio
Un coordinamento efficace consente di integrare i sistemi di protezione antincendio senza compromettere lo spazio disponibile, la funzionalità dell’edificio o l’estetica del progetto.
Coordinamento fin dalla fase di progettazione
Tra le principali buone pratiche rientrano:
- La collaborazione tra architetti, ingegneri, installatori e specialisti della protezione antincendio fin dalla fase di progettazione.
- La chiara definizione degli spazi destinati ai sistemi antincendio, evitando sovrapposizioni con altri impianti.
- Una progettazione flessibile che consenta eventuali adattamenti senza compromettere la funzionalità o la sicurezza.
- Una comunicazione continua durante l’intera fase esecutiva per risolvere rapidamente eventuali problemi.
Utilizzo del BIM per rilevare le interferenze
La metodologia BIM consente di individuare potenziali conflitti e interferenze prima della fase esecutiva, assicurando la corretta integrazione dei sistemi.
La modellazione coordinata aiuta a identificare le interferenze tra cassonetti delle tende, condotti di climatizzazione, passerelle portacavi, travi, sprinkler e altri elementi presenti nel controsoffitto.
Queste attività permettono di garantire il corretto funzionamento dei sistemi di protezione antincendio e di assicurare che il controsoffitto svolga la propria funzione tecnica senza compromettere l’estetica o l’operatività dell’edificio.
Tecnitex e l’integrazione dei sistemi antincendio nei controsoffitti
In definitiva, il controsoffitto è molto più di un elemento decorativo. È uno spazio tecnico fondamentale nel quale convergono impianti essenziali per il funzionamento e la sicurezza di un edificio. Per questo motivo, il coordinamento tra tutti i team coinvolti è indispensabile fin dalle prime fasi del progetto.
Una pianificazione efficace evita interferenze, riduce i costi e i tempi di realizzazione e garantisce che sistemi importanti come le tende tagliafuoco e i sistemi di controllo dei fumi funzionino correttamente quando sono realmente necessari.
In Tecnitex disponiamo di un team di ingegneri specializzati che collabora strettamente con architetti e installatori per garantire un’integrazione efficiente dei sistemi di protezione antincendio nei controsoffitti.
La nostra esperienza tecnica ci consente di prevedere potenziali interferenze tra gli impianti e di sviluppare soluzioni personalizzate, ottimizzando lo spazio disponibile e garantendo il corretto funzionamento di tutti i sistemi, senza rischi né costi imprevisti.
